亚洲国产欧美不卡在线观看,国产熟女一区二区,99久热只有精品视频在线17,亚洲欧洲精品2021

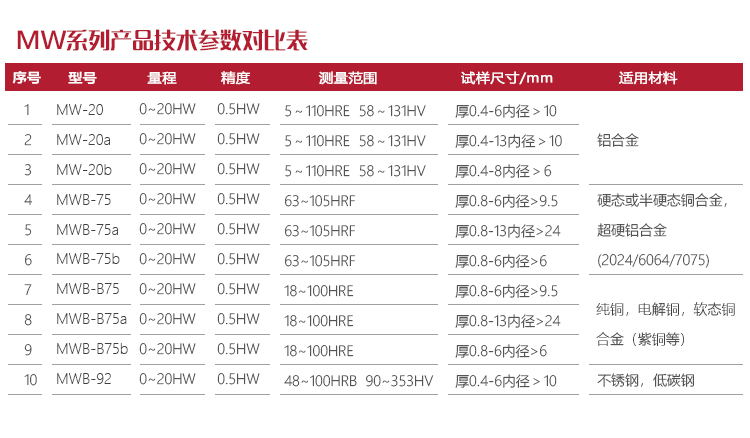

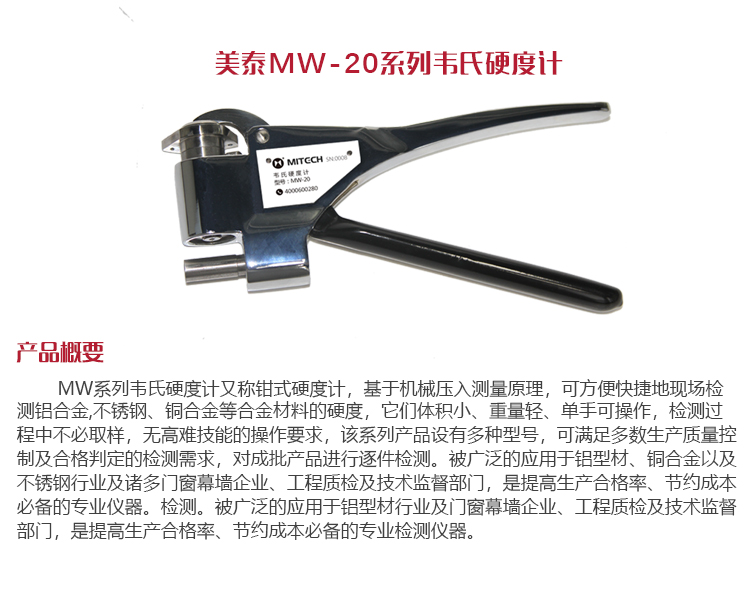

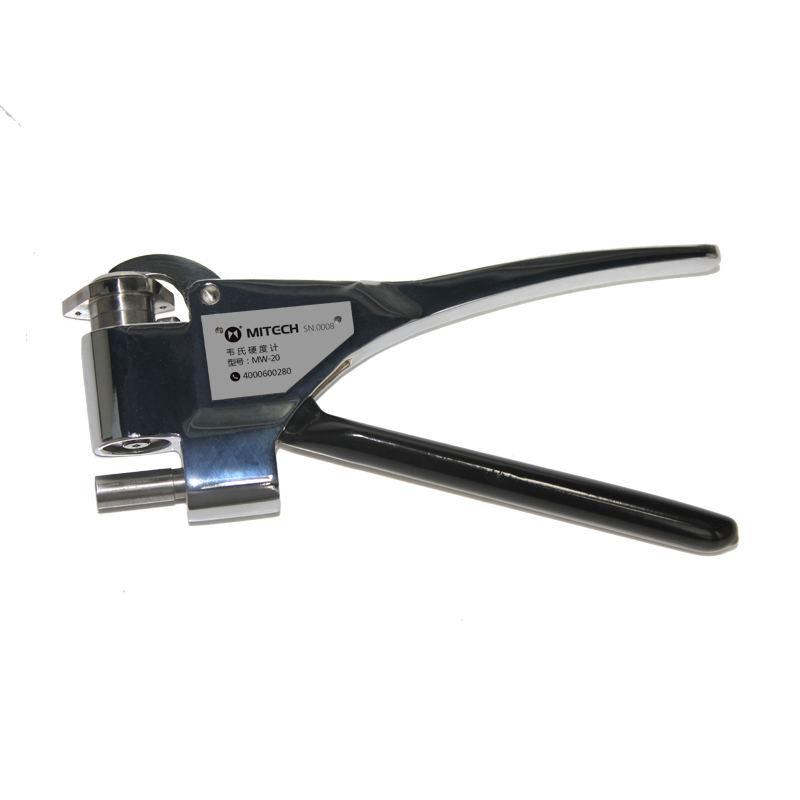

     MW-20系列鋁合金系列韋氏硬度計又稱鉗式硬度計，基于機械壓入測量原理，可方便快捷地現(xiàn)場檢測鋁合金材料的硬度。它們體積小、重量輕、單手可操作，檢測過程中不必取樣，無高難技能的操作要求。該系列產(chǎn)品設有多種型號，可滿足多數(shù)生產(chǎn)質(zhì)量控制及合格判定的檢測需求，對成批產(chǎn)品進行逐件檢測。被廣泛的應用于鋁型材行業(yè)及諸多門窗幕墻企業(yè)、工程質(zhì)檢及技術(shù)監(jiān)督部門，是提高生產(chǎn)合格率、節(jié)約成本必備的專業(yè)儀器。

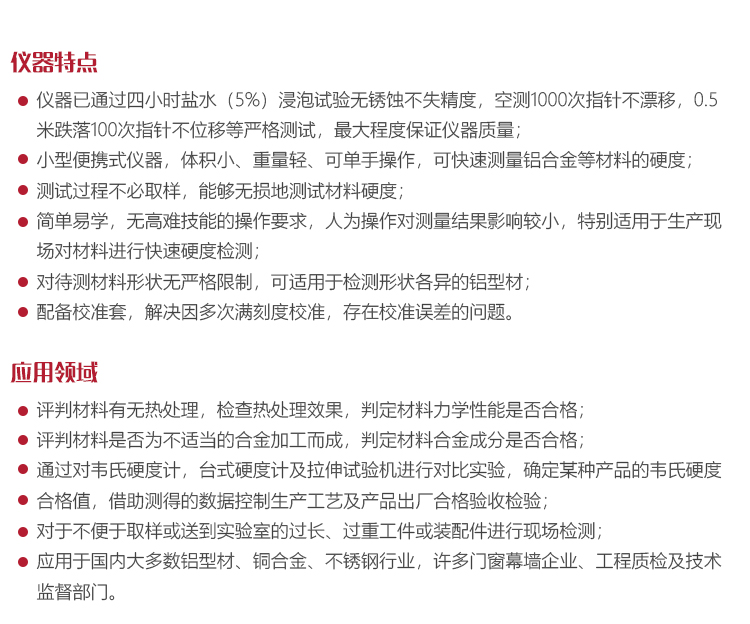

評判鋁合金材料有無熱處理，檢查熱處理效果，判定材料力學性能是否合格；

評判鋁合金材料是否為不適當?shù)暮辖鸺庸ざ桑卸?/span>材料合金成分是否合格；

通過對韋氏硬度計，臺式硬度計及拉伸試驗機進行對比實驗，確定某種產(chǎn)品的韋氏硬度合格值，借助測得的數(shù)據(jù)控制生產(chǎn)工藝及產(chǎn)品出廠合格驗收檢驗；

對于不便于取樣或送到實驗室的過長、過重工件或裝配件進行現(xiàn)場檢測；

應用于國內(nèi)大多數(shù)鋁型材行業(yè)，許多門窗幕墻企業(yè)、工程質(zhì)檢及技術(shù)監(jiān)督部門。

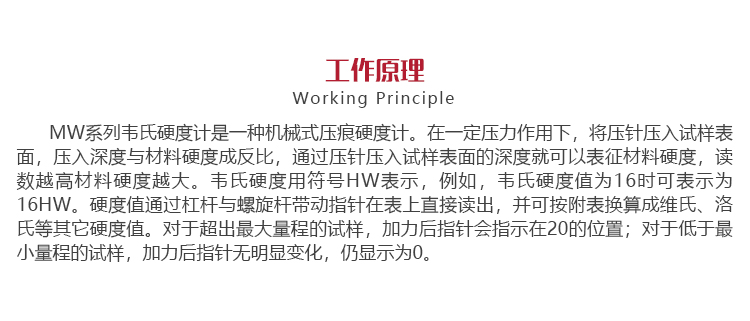

 MW-20系列鋁合金系列韋氏硬度計是一種機械式壓痕硬度計。在一定壓力作用下，將壓針壓入試樣表面，壓針壓入試樣表面的深度與材料硬度成反比，通過杠桿與螺旋桿帶動指針將壓入深度轉(zhuǎn)換為材料硬度值并在表盤上顯示出測量結(jié)果。韋氏硬度用符號HW表示，例如，韋氏硬度值為16時可表示為16HW。測得的韋氏硬度值可依據(jù)附表換算成維氏、洛氏等其它硬度值。對于超出最大量程的試樣，加力后指針會指示在表盤滿刻度值20的位置；對于低于最小量程的試樣，加力后指針無明顯變化，仍顯示為0。

儀器在使用前首先應進行校準，校準合格之后，將試樣置于砧座和壓針之間，將儀器手柄下壓至止動，此時表頭指針示數(shù)即為測得的硬度值。按壓時壓力過大并不會影響測值，也不會損壞硬度計。讀數(shù)時仍應握緊手柄，保持穩(wěn)定，特別注意的是，測試期間的任何扭轉(zhuǎn)或移動都會使讀數(shù)產(chǎn)生誤差，且可能會造成壓針針頭磨損。

 影響測量精度的因素

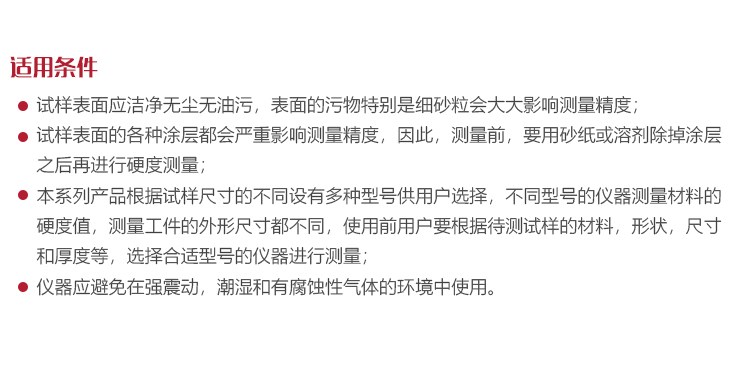

試樣：試樣表面應做清潔處理，試樣上的污物，特別是細砂粒會影響測量精度；

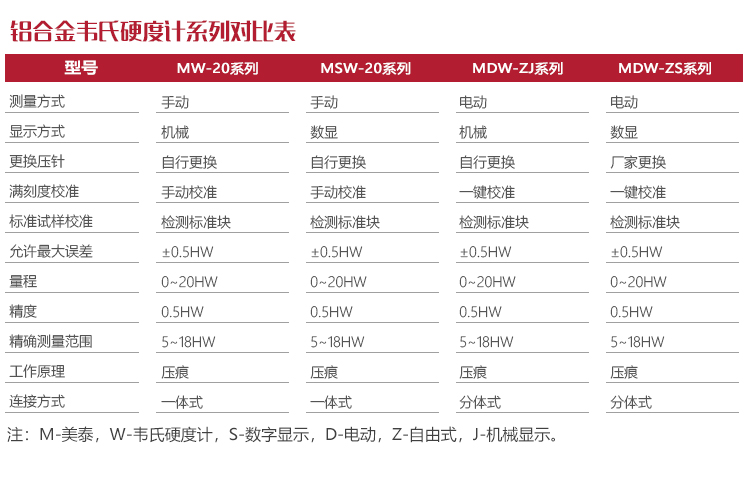

靈敏度：若待測工件硬度值在儀器的精準測量范圍（5HW~18HW）之外，儀器測量靈敏度將明顯降低，測量精度不高，此時應考慮使用其他類型的硬度計測量材料硬度；

試樣邊緣：測試時測量點到試樣邊緣的距離應大于5mm，靠近試樣邊緣會影響測量精度；

相鄰壓痕：測試時應注意兩相鄰壓痕之間的距離應大于6mm，否則前一個壓痕對后一次測量的精度將產(chǎn)生影響；

氧化膜：即使堅硬的氧化膜很薄，也會對測值精度產(chǎn)生影響，經(jīng)驗表明，厚度為10μm的氧化膜將會使硬度測量值偏高0.5～1HW；

涂層：各種涂層都會嚴重影響測值精度，因此，測量前，要使用砂紙或溶劑進行表面處理，除去涂層后方可測量。

 使用操作注意事項

使用過程中應經(jīng)常留意儀器精確度的變化，通過核對儀器滿刻度點（20HW）和校準點是否失準，以發(fā)現(xiàn)不準確及時校正；

試樣表面應與壓針垂直，試樣底部應與砧座緊密貼合，否則將會產(chǎn)生測量誤差；

測試時應一次施加足夠握力，緩慢加力將造成測量值偏低；

儀器砧座與沖針具有相同的硬度，除檢查滿刻度數(shù)值，一般不要空打，空打會磨損沖針，降低沖針壽命；

讀數(shù)前應保持手柄加力狀態(tài)不變，待指針穩(wěn)定后再進行讀數(shù)，讀取指針硬度值示數(shù)時應保證視線垂直于表盤表面以減小讀數(shù)誤差；

在測試過程中應避免試樣扭動，否則將造成誤差并損壞指針；

儀器表頭為集成部件，不得強行拆卸。

 儀器校準

    本系列的儀器的校準包括滿刻度校準和標準試樣校準。滿刻度校準為儀器提供一個基準點，本儀器的基準點設置在滿刻度20的位置。標準試樣校準為儀器提供一個參照點，這個參照點就是標準硬度塊的已知硬度值。

 校準標準塊

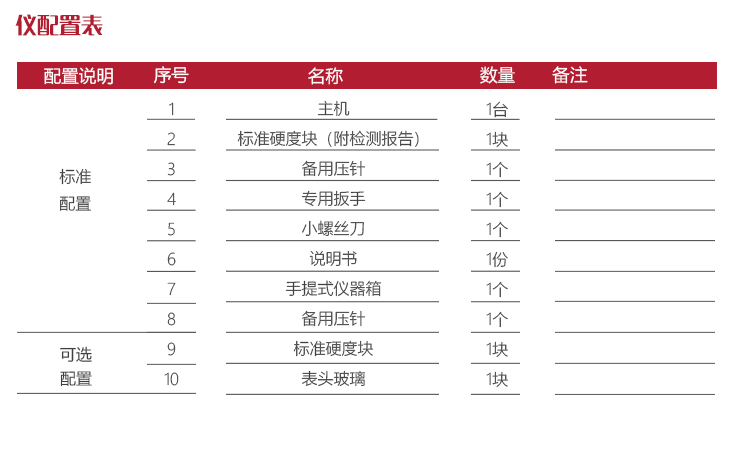

    韋氏硬度計的標準硬度塊都已經(jīng)過檢測并附有檢測報告，硬度塊的編號、硬度值、偏差及檢定日期記錄在檢測報告上，硬度值和編號刻在硬度塊上，硬度塊的有效日期為兩年。

 滿刻度校準

在不使用試樣的條件下，輕輕壓下手柄，直到壓針套筒落到砧座上。壓緊手柄，施加足夠的壓力，用小螺絲刀調(diào)整位于表頭頂部的滿刻度調(diào)節(jié)螺釘，如圖 3 所示，直到指針指到滿刻度20處為止（精確到±0.5HW），然后放開手柄。如果指針指示數(shù)值偏小，應順時針調(diào)整調(diào)節(jié)螺釘；如果指針指示的數(shù)值偏大，應逆時針調(diào)整調(diào)節(jié)螺釘；如果不能通過調(diào)整調(diào)節(jié)螺釘使指針指向滿刻度20，應更換壓針。

 標準試樣校準

用硬度計測試標準硬度塊，指針應指向硬度塊上標定的硬度值，允許的最大誤差為±0.5HW。MW系列儀器均配備硬度值90±3HRE（5HW）的標準試塊，若測試讀數(shù)不符合要求，應旋下支撐螺釘，將下手柄從主框架上取出，再從壓針筒上取下表頭，壓針筒仍留在框架內(nèi)。這時在壓針筒內(nèi)可看到帶槽的調(diào)節(jié)螺母。如圖4所示，用儀器配備的專用扳手旋動調(diào)節(jié)螺母。如果測試硬度塊讀數(shù)偏小，應逆時針旋轉(zhuǎn)調(diào)節(jié)螺母，反之則應順時針旋轉(zhuǎn)調(diào)節(jié)螺母。調(diào)節(jié)螺母每旋轉(zhuǎn)1/4圈，會使讀數(shù)變化2-3格。調(diào)整后重新裝上儀器進行硬度塊檢驗。重復上述步驟，直至滿刻度和硬度塊的讀數(shù)均符合要求。

注意：由于MW-BB75型號的儀器采用的彈簧實驗力更大，彈性系數(shù)較小，標準試塊校準時，表盤示數(shù)顯示為17HW時方可表示儀器校準完成。其他型號則只需校正至試塊的標準硬度值5HW即可。

 更換壓針

    如果通過調(diào)整調(diào)節(jié)螺釘無法使指針指到滿刻度20，說明壓針已經(jīng)磨損，應更換新的壓針。

    旋下支撐螺釘，將下手柄從主框架上取下，再從壓針筒上取下表頭，壓針筒仍留在框架內(nèi)。此時在壓針筒內(nèi)可看到帶槽的調(diào)節(jié)螺母。如圖4所示，用儀器配備的專用扳手取出調(diào)節(jié)螺母，再取出壓針，換上新的壓針。更換壓針后，用調(diào)節(jié)螺母對負荷彈簧的壓力進行調(diào)整，在感覺到負荷彈簧的阻力后，螺母只要旋緊一圈即可。初次裝調(diào)時，負荷彈簧壓力不要過大，否則會使壓針尖端損壞，之后應再按校準步驟重新校準儀器。

 校準注意事項

    間隔一段時間（1-2周），應檢查一次滿刻度數(shù)值，確定壓針是否發(fā)生磨損，如滿刻度數(shù)值已經(jīng)發(fā)生偏移，應進行一次滿刻度校準。當滿刻度點無法調(diào)到20時，說明儀器已存有故障或沖針產(chǎn)生了磨損，此時應更換壓針。更換壓針后如滿刻度點仍無法調(diào)到刻度20，說明儀器發(fā)生故障，此時應將儀器寄回公司維修；

應經(jīng)常利用標準硬度塊對儀器硬度測量的準確性進行檢查。如發(fā)現(xiàn)偏差，應調(diào)整負荷彈簧的調(diào)節(jié)螺母予以校準。使用標準硬度塊時，只需在其上表面處取值。放置校準硬度塊時，應使壓針避開有壓痕的部位，因為壓痕的邊棱將影響壓針在試樣表面的刺入深度，影響測量的準確性；備用的標準塊請致電美泰公司或登錄公司官網(wǎng)進行購置。

出廠前已進行了螺釘?shù)臐M刻度調(diào)節(jié)，未發(fā)生如下情況，請勿再次調(diào)整：

① 更換了新的壓針；

② 更換了新的表頭；

③ 壓針磨損造成的指針偏離。

請勿通過調(diào)整調(diào)節(jié)螺釘來校準測試標準硬度塊的讀數(shù)；

在測試時請勿扭動被測件，否則可能會造成使壓針損壞或折斷，備用的壓針請致電美泰公司或登錄美泰公司官網(wǎng)進行購置。
